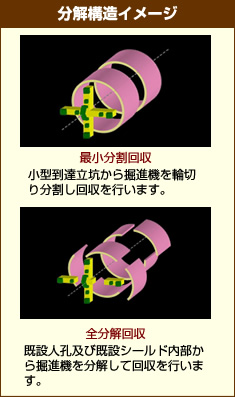

マシンユニットの分解構造採用により、開口部φ６００㎜の既設人孔マンホールより回収が可能となります。
既設人孔からのマシン回収が可能となることで、大幅にコストを縮減することが可能となります。
長距離推進、急曲線推進に対応。
マシンのすべてを分解し回収することが可能なため、外殻部を地中に残置することなく、環境保全に貢献します。

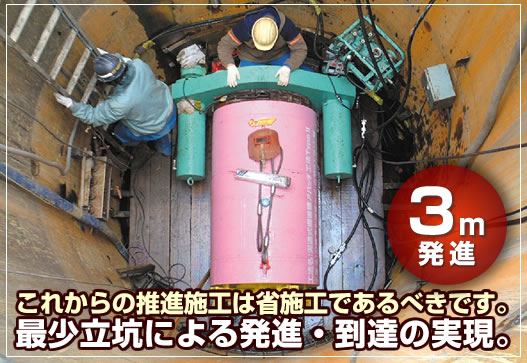

呼び径φ８００～φ１２００㎜の掘進機は小立坑からの分割発進が可能となり、到達側を最小分割回収にて行えば省スペース施工が実現します。
| 区分 | 土質 | 条件 | |
| Ａ土質 | 粘性土 | Ｎ値５未満 | |
| 砂質土 | Ｎ値２５未満 | ||
| Ｂ土質 | Ｎ値２５以上 | ||
| 粘性土 | Ｎ値５以上３０未満 | ||
| 砂礫土 | 最大礫長径２０㎜未満 | 礫率３０％未満 | |
| Ｃ－１土質 | 最大礫長径２０㎜以上 掘進機外径の ２０％未満で かつ４００mm以下 |
礫率３０％以上 | |
| Ｃ－２土質 | 礫率６０％未満 | ||
| Ｃ－３土質 | 礫率８０％未満 | ||
| Ｄ土質 | 泥岩、固結シルト等 | Ｎ値３０以上 | |
| 呼 び 径 | 標準発進 | 最小発進－１ | 最小発進－２ |
| φ８００ | 6.16×2.7 | φ３．８ | φ３．０ |
| φ９００ | 6.10×2.8 | φ３．８ | φ３．０ |
| φ１０００ | 6.67×2.9 | φ３．９ | φ３．１ |
| φ１１００ | 6.46×3.0 | φ４．５ | φ３．５ |
| φ１２００ | 6.66×3.2 | φ４．５ | φ３．６ |
| φ１３５０ | 6.92×3.3 | ― | ― |
| φ１５００ | 7.12×3.5 | ― | ― |
| φ１６５０ | 7.00×3.7 | ― | ― |
| φ１８００ | 6.57×3.9 | ― | ― |
| φ２０００ | 6.46×4.1 | ― | ― |
| φ２２００ | 6.50×4.3 | ― | ― |
| φ２４００ | 6.50×4.5 | ― | ― |
| φ２６００ | 6.50×4.8 | ― | ― |
| φ２８００ | 6.50×5.0 | ― | ― |
| φ３０００ | 6.50×5.2 | ― | ― |
| 適用管長 | 標準管以下 | 標準管以下 | 半管以下 |
※斜め発進、両発進の場合や特殊条件がある場合は、別途検討が必要になります。
※上記に表記された寸法は、標準寸法です。
| 呼 び 径 | 標準分割 | 最小分割 | 分解回収 |
| φ８００ | φ２．５ | φ１．７ | φ１．２（２号人孔） |
| φ９００ | φ２．５ | φ１．８ | φ１．５（３号人孔） |
| φ１０００ | φ２．７ | φ１．９ | φ１．５（３号人孔） |
| φ１１００ | φ２．７ | φ２．０ | φ１．５（３号人孔） |
| φ１２００ | φ３．０ | φ２．１ | φ１．８（４号人孔） |
| φ１３５０ | φ３．１ | φ２．２ | φ１．８（４号人孔） |
| φ１５００ | φ３．４ | φ２．４ | φ２．２（５号人孔） |
| φ１６５０ | φ３．５ | φ２．６ | φ２．２（５号人孔） |
| φ１８００ | φ３．８ | φ２．７ | ２．６×１．２ |
| φ２０００ | φ４．１ | φ３．０ | ２．６×１．２ |
| φ２２００ | φ４．２ | φ３．２ | ２．７×１．２以上 |
| φ２４００ | φ４．０ | φ３．４ | ３．５×１．５以上 |
| φ２６００ | φ４．１ | φ３．６ | ３．５×１．５以上 |
| φ２８００ | φ４．３ | φ３．９ | ４．０×１．５以上 |
| φ３０００ | φ４．３ | φ４．１ | ４．２×１．５以上 |
※斜め到達、両到達の場合や特殊条件がある場合は、別途検討が必要になります。
※上記に表記された寸法は、円形立坑の標準寸法です。
